Привет! Как поставщик уплотнительных колец, я видел, как многие люди ломали голову, когда дело дошло до измерения уплотнительных колец. Это может показаться простой задачей, но правильное решение очень важно для правильной установки и первоклассной производительности. В этом блоге я расскажу вам все тонкости измерения уплотнительного кольца.
Прежде всего, давайте поговорим о том, почему правильное измерение уплотнительных колец имеет значение. Уплотнительные кольца используются во многих сферах: от автомобильных двигателей до водопроводных систем. Плохо измеренное уплотнительное кольцо может привести к утечкам, которые могут вызвать всевозможные проблемы, такие как выход из строя оборудования или даже угрозу безопасности. Так что потратить время на точные измерения определенно того стоит.
Когда дело доходит до уплотнительного кольца, необходимо измерить два основных размера: внутренний диаметр (ID) и диаметр поперечного сечения (CS).
Измерение внутреннего диаметра (ID)
Измерение внутреннего диаметра уплотнительного кольца может быть немного сложным, особенно если уплотнительное кольцо уже используется или установлено. Один из самых простых способов измерить внутренний диаметр — использовать штангенциркуль. Если вы используете цифровой штангенциркуль, просто откройте губки штангенциркуля и поместите их внутрь уплотнительного кольца. Убедитесь, что суппорт расположен по центру и параллелен сторонам уплотнительного кольца. Затем осторожно закройте губки, пока они не коснутся внутренних стенок уплотнительного кольца. Прочтите результат измерения на дисплее штангенциркуля.
Если у вас нет штангенциркуля, вы также можете использовать веревку или гибкую измерительную ленту. Оберните веревку вокруг внутренней части уплотнительного кольца, убедившись, что она находится как можно ближе к центру. Отметьте точку, где веревка встречается с самой собой, а затем измерьте длину веревки линейкой. Разделите эту длину на π (приблизительно 3,14), чтобы получить идентификатор уплотнительного кольца.
Еще следует иметь в виду, что уплотнительные кольца со временем могут растягиваться или деформироваться. Итак, если вы измеряете старое или бывшее в употреблении уплотнительное кольцо, постарайтесь максимально вернуть ему первоначальную форму, прежде чем проводить измерения. Вы можете сделать это, осторожно прокатав уплотнительное кольцо между пальцами или придав ему форму с помощью небольшого инструмента.
Измерение диаметра поперечного сечения (CS)
Диаметр поперечного сечения равен толщине уплотнительного кольца. Для измерения CS вам также понадобится штангенциркуль. Откройте губки суппорта и поместите их на самую толстую часть уплотнительного кольца. Убедитесь, что суппорт расположен перпендикулярно сторонам уплотнительного кольца. Затем закройте губки, пока они не коснутся уплотнительного кольца. Прочтите результат измерения на дисплее штангенциркуля.
Важно измерить CS в нескольких точках вокруг уплотнительного кольца, поскольку толщина может незначительно отличаться. Сделайте как минимум три измерения в разных местах, а затем рассчитайте среднее значение. Это даст вам более точное измерение CS.
Допуски
При измерении уплотнительных колец очень важно понимать допуски. Допуски — это допустимые отклонения размеров уплотнительного кольца. Каждое уплотнительное кольцо имеет определенный диапазон допусков как для внутреннего диаметра, так и для CS. Например, уплотнительное кольцо с внутренним диаметром 20 мм может иметь допуск ±0,1 мм. Это означает, что фактический внутренний диаметр уплотнительного кольца может находиться в диапазоне от 19,9 мм до 20,1 мм.
Допуски важны, поскольку они гарантируют, что уплотнительное кольцо будет правильно подходить для предполагаемого применения. Если уплотнительное кольцо слишком большое или слишком маленькое, оно не будет герметично закрываться. Когда вы измеряете уплотнительное кольцо, убедитесь, что ваши измерения находятся в пределах указанного диапазона допуска.
Типы уплотнительных колец и вопросы их измерения
Существуют различные типы уплотнительных колец, изготовленных из разных материалов, и каждый тип может иметь свои уникальные особенности измерения.
Уплотнительные кольца из EPDM

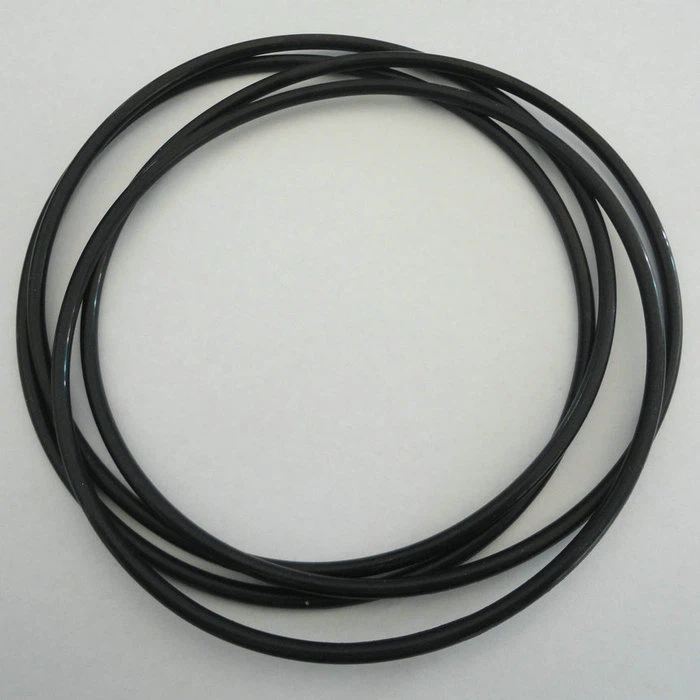

Уплотнительные кольца из EPDM (этиленпропилендиенового мономера) известны своей превосходной устойчивостью к атмосферным воздействиям, озону и старению. Если вы имеете дело сВысококачественная устойчивость к старению AS568 метрические уплотнительные кольца EPDM, они могут быть немного мягче, чем некоторые другие типы уплотнительных колец. При их измерении будьте особенно осторожны и не сжимайте уплотнительное кольцо слишком сильно штангенциркулем, так как это может дать неточное измерение CS.
FKM Уплотнительные кольца
FKM (фторэластомер) — уплотнительные кольца, подобные тем, которые вы можете найти на сайтеFKM Уплотнительные кольца, обладают высокой устойчивостью к химическим веществам и высоким температурам. Они обычно более жесткие, чем уплотнительные кольца из EPDM. При измерении уплотнительных колец FKM убедитесь, что губки штангенциркуля чистые и гладкие, чтобы не поцарапать поверхность уплотнительного кольца, что может повлиять на его характеристики.
Высокотемпературные силиконовые уплотнительные кольца
Высокотемпературные силиконовые уплотнительные кольцапредназначены для того, чтобы выдерживать экстремальные температуры. Эти уплотнительные кольца могут быть очень гибкими и легко растягиваться. При их измерении осторожно держите уплотнительное кольцо, чтобы предотвратить его растяжение и получить точные измерения внутреннего диаметра и CS.
Измерение в различных ситуациях
Иногда вам может потребоваться измерить уплотнительное кольцо в более сложной ситуации, например, когда оно установлено в машине или в ограниченном пространстве. В этих случаях вам, возможно, придется использовать некоторые творческие приемы.
Если уплотнительное кольцо установлено в канавку, можно попробовать сначала измерить размеры канавки. Измерьте диаметр канавки и ширину канавки. Затем, исходя из стандартных размеров уплотнительных колец и конструкции канавки, вы можете оценить соответствующие размеры уплотнительных колец.
Если уплотнительное кольцо находится в труднодоступном месте, вы можете использовать небольшое зеркало или бороскоп, чтобы лучше рассмотреть уплотнительное кольцо. Для проведения измерений вы также можете использовать гибкий штангенциркуль или специальный измерительный инструмент.
Заключение
Точное измерение уплотнительного кольца важно для обеспечения правильной посадки и оптимальной работы. Выполнив шаги, которые я изложил выше, вы сможете с уверенностью измерить внутренний диаметр и CS уплотнительного кольца. Не забывайте учитывать допуски и особенности материала уплотнительного кольца.
Если вы ищете высококачественные уплотнительные кольца, мы вам поможем. Нужен ли вам EPDM, FKM илиВысокотемпературные силиконовые уплотнительные кольца, мы предлагаем широкий выбор вариантов для удовлетворения ваших потребностей. Если у вас есть какие-либо вопросы по измерению уплотнительных колец или вам нужна помощь в выборе подходящего уплотнительного кольца для вашего применения, не стесняйтесь обращаться к нам. Мы здесь, чтобы помочь вам с закупками и можем подробно обсудить ваши требования.
Ссылки
- Справочник по резиновым уплотнениям
- Руководство по проектированию и применению уплотнительного кольца
